棒條閘門分為單層棒條閘門和雙層幫條閘門，根據冶金、選礦、建材等行業對中小型固體塊狀物料的輸送、控制、篩選、給料等工藝的需要而研制的一種新型閘門，適用于≤50mm物料控制。
其中特點結構簡單、操縱靈活、重量輕、無卡阻，能隨時調整通過物料的大小（經調整能通過>50mm物料）；本閘門采用優質型鋼焊接，剛性強、不變形、使用壽命長、基本無維修量，是中小型晶狀、塊狀物料控制的理想設備。
| 公稱通徑 | 適用溫度 | 適用介質 |
|---|---|---|
| 300x300~2000x2000 | ≤300℃ | 50mm以下顆料物料 |
| 零件名稱 | 框架 | 棒條 |
|---|---|---|
| 材料 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 |

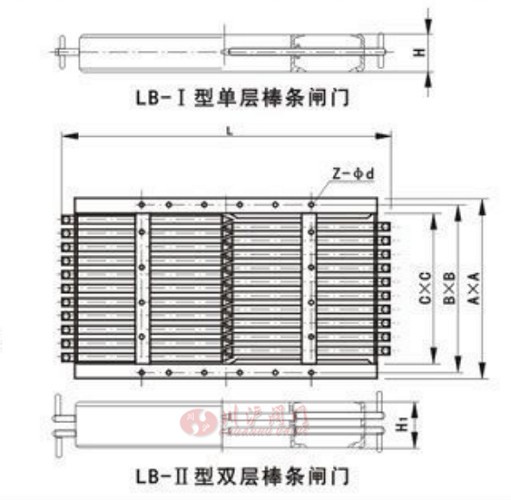

| C*C | B*B | A* A | L | H | H1 | Z-d | 重量KG | |
| LB-I | LB-II | |||||||
| 300X300 | 350X350 | 390X390 | 800 | 100 | 120 | 8-14 | 158 | 252 |
| 400X400 | 450X450 | 490X490 | 1000 | 100 | 120 | 12-14 | 239 | 374 |
| 500X500 | 560X560 | 610X610 | 1200 | 120 | 140 | 16-18 | 324 | 499 |
| 600X600 | 660X660 | 710X710 | 1400 | 120 | 140 | 16-18 | 396 | 612 |
| 700X700 | 770X770 | 820X820 | 1600 | 140 | 160 | 20-18 | 478 | 726 |
| 800X800 | 870X870 | 920X920 | 1800 | 140 | 160 | 20-18 | 543 | 860 |
| 900X900 | 972X972 | 1030X1030 | 2000 | 160 | 180 | 24-23 | 689 | 1020 |
| 1000X1000 | 1068X1068 | 1130X1130 | 2200 | 160 | 180 | 24-23 | 759 | 1260 |
| 1100X1100 | 1183X1183 | 1240X1240 | 2500 | 180 | 200 | 28-23 | 849 | 1460 |
| 1200X1200 | 1280X1280 | 1340X1340 | 2700 | 180 | 200 | 32-23 | 943 | 1680 |
