閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

三通高平臺球閥型號：Q14/Q15F/Q14/Q15PPL

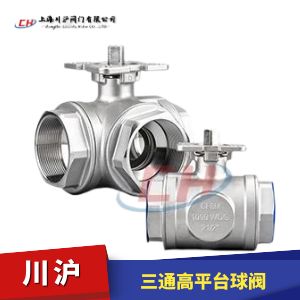

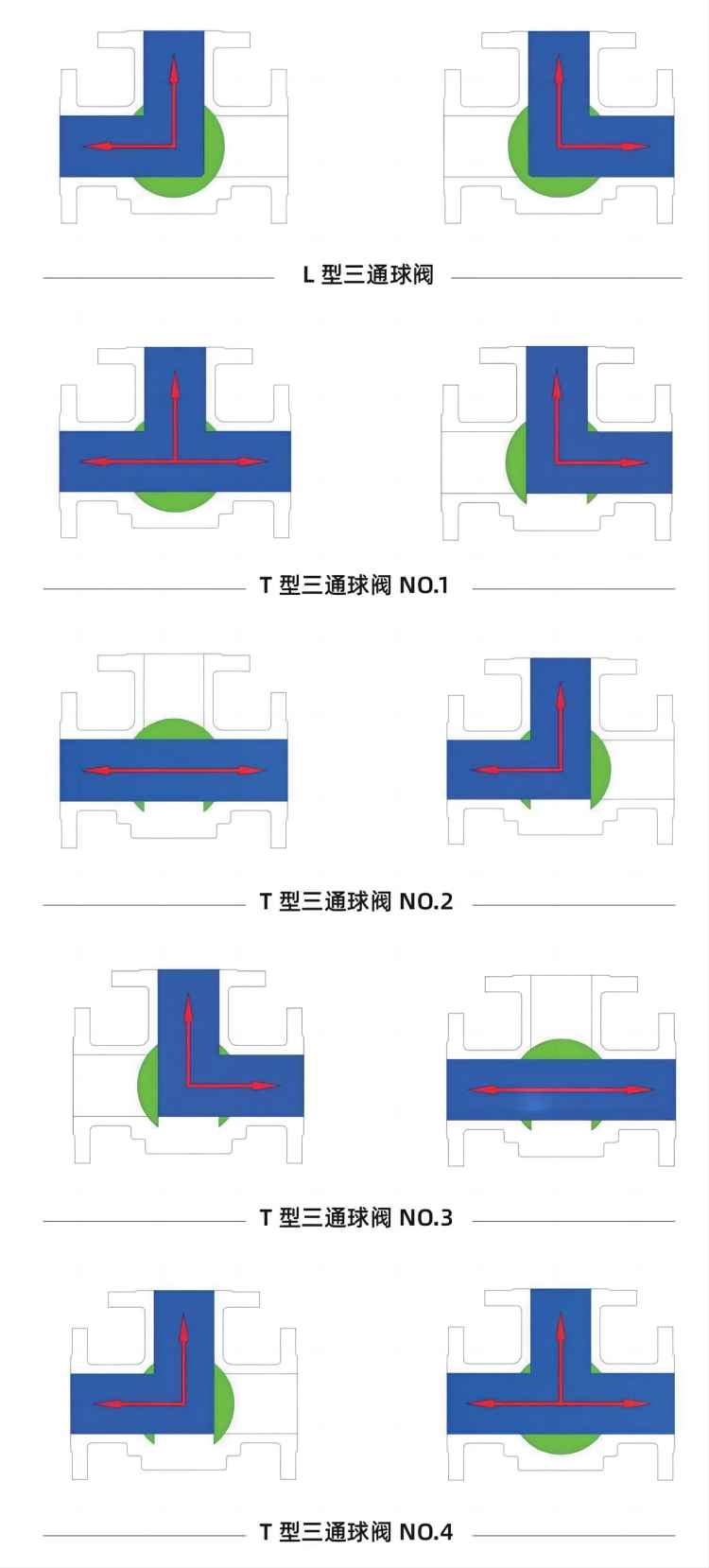

三通高平臺球閥用于1000PSI壓力的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三通高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三通高平臺球閥（開關型和調節型控制信號4-20mA）和氣動三通高平臺球閥（開關型和調節型控制信號4-20mA）

三通高平臺球閥零部件參數

序號No	零件PARTS	材料MATERIAL
1	閥蓋BONNET	WCB	CF8	CF8M
2	墊片GASKET	PTFE
3	閥座SEAT	PTFE
4	球體BALL	CF8	CF8	CF8M
5	閥體BODY	WCB	CF8	CF8M
6	閥桿STEM	304	304	316
7	閥桿墊圈STEMWASHER	PTFE+25%GF
8	O形圈ORING	FPM
9	填料PACKING	PTFE
10	耐磨墊圈WEARWASHER	PTFE+25%GF
11	填料蓋GLAND	304
12	碟形彈簧DISCSPRING	304
13	螺母NUT	304
14	CROWNWASHER	304
15	墊圈WASHER	304
16	手柄HANDLE	304+PVC
17	六角螺栓HEXSOCKETBOLT	304
18	螺母NUT	304

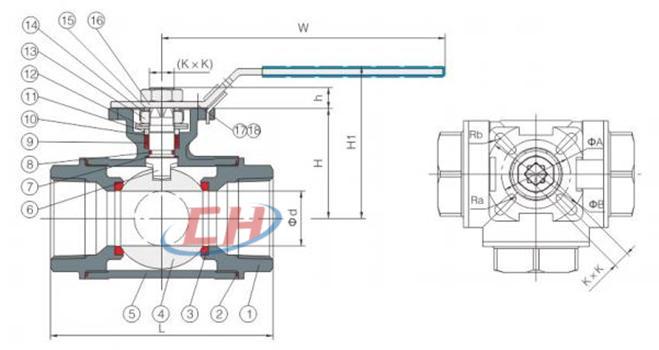

三通高平臺球閥結構圖

三通高平臺球閥安裝尺寸

尺寸SIZE		d	L	H	h	K×K	A	B	Ra	Rb	W	H1
1/4”	DN6	10	69	t8	9	6×6	36	42	3.0	3.0	125	62
3/8”	DN10	10	69	34	9	9×9	36	42	3.0	3.0	125	62
1/2”	DN15	10	71	4	9	9×9	36	42	3.0	3.0	125	62
3/4”	DN20	15	79	42	9	9×9	36	42	3.0	3.0	125	70
1”	DN25	18	86	52	9	6×6	42	50	3.0	35	140	82
1-1/4	DN32	25	110	58	11	11×11	42	50	3.0	35	140	88
1-1/2”	DN40	32	129	67	14	14×14	50	70	35	4.5	180	97
2”	DN50	40	143	78	14	14×14	50	70	3.5	4.5	180	108
2-1/2”	DN65	50	167	97	17	17×17	70	102	4.5	55	260	133
3”	DN80	65	237	112	17	17×17	70	102	4.5	5.5	260	148
