閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

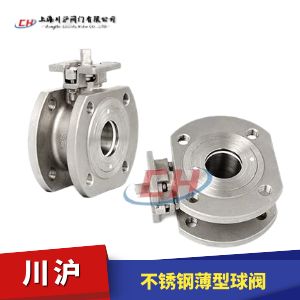

不銹鋼薄型球閥型號：Q71F/Q71PPL

不銹鋼薄型球閥用于PN16~PN40 的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
不銹鋼薄型球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動不銹鋼薄型球閥（開關型和調節型控制信號4-20mA）和氣動不銹鋼薄型球閥（開關型和調節型控制信號4-20mA）

不銹鋼薄型球閥零部件參數

序號NO.	零件名稱PARTS	材質MATERIAL
1	閥體BODY	WCB	CF8	CF8M
2	閥座SEAT	PTFE
3	球體BALL	CF8	CF8	CF8M
4	O形圈O-RING	FPM
5	墊片GASKET	PTFE
6	閥蓋BONNET	WCB	CF8	CF8M
7	螺柱BOLT	304
8	螺母NUT	304
9	閥桿STEM	304	304	316
10	閥桿墊圈STEMWASHER	PTFE+25%GF
11	O形圈O-RING	FPM
12	填料PACKING	PTFE
13	耐磨墊WEARWASHER	PTFE+25%GF
14	壓圈GLAND	304
15	蝶形彈簧DISCSPRING	304
16	壓板GLANDFLANGE	CF8
17	定位片STOPPER	304
18	內六角螺釘HEXSOCKETBOLT	304
19	螺母NUT	304
20	手柄HANDLE	WCB/CF8
21	螺栓BOLT	304
22	螺母NUT	304

不銹鋼薄型球閥結構圖

不銹鋼薄型球閥安裝尺寸

尺寸Nominal Diameter		L	d	D2	D1	D	b	f	n-M	H	W	Ra	Rb	A	B	K×K
15	1/2"	35	15	45	65	95	10	2	4-M12	81	150	3.0	3.0	36	42	9X9
20	3/4"	38	20	55	75	105	10.5	2	4-M12	86	150	3.0	3.0	36	42	9X9
25	1"	43	25	65	85	115	12	2	4-M12	93	180	3.0	3.5	42	50	11X11
32	1-1/4"	53	32	78	100	135	15	2	4-M16	103	180	3.0	3.5	42	50	11X11
40	1-1/2"	63	38	85	110	145	16	2.5	4-M16	120	210	3.5	4.5	50	70	14X14
50	2"	73	44	100	125	160	16.5	2.5	4-M16	127	210	3.5	4.5	50	70	14X14
65	2-1/2"	95	57	120	145	180	18	3	4-M16	144	260	4.5	5.5	70	102	17X17
80	3"	118	73	135	160	195	20	3	8-M16	154	260	4.5	5.5	70	102	17X17
100	4"	140	90	155	180	215	20	3	8-M16	172	330	4.5	5.5	70	102	17X17
125	5"	165	110	185	210	250	22	3	8-M16	220	650	5.5	6.5	102	125	22X22
150	6"	195	145	210	240	285	22	3	8-M20	245	800	5.5	6.5	102	125	27X27
200	8"	275	195	265	295	340	24	3	12-M20	340	1000	5.5	6.5	102	125	27X27
