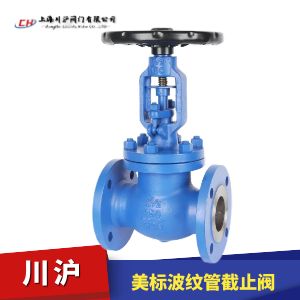

WJ41H美標波紋管截止閥可廣泛應用于石油、化工、制藥、電力、冶金等行業。
產品特點：
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
| 設計標準 | ANSI 16.34 |
|---|---|
| 結構長度 | ANSI B 16.10 |
| 連接法蘭 | ANSI B 16.5 |
| 試驗和檢驗 | API 598 |
| 公稱壓力 | PN | Mpa | |
|---|---|---|---|
| 試驗壓力 | 強度試驗 | 1.5×PN | |
| 密封試驗 | 1.1×PN | ||
| 氣密封試驗 | 0.6 | ||
| 波紋管組件試驗 | 1.5×PN | ||
| 適用溫度 | -196℃~600℃ | ||

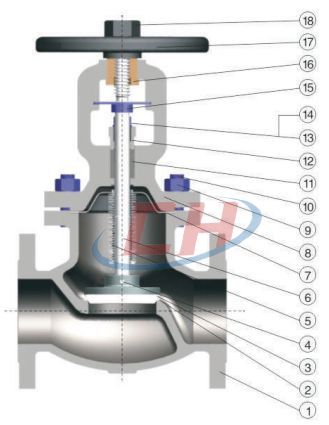

| 序號 | 名稱 | 材質Material |
|---|---|---|
| 1 | 閥體 | WCB、CF8、CF8M |
| 2 | 閥座 | 304、Stellite |
| 3 | 閥辯 | 2Cr13、F304、F316 |
| 4 | 軸銷 | SS304、SS316 |
| 5 | 波紋管組件 | SS304、SS316L |
| 6 | 閥桿 | 20Cr13、F304、F316 |
| 7 | 墊片 | 柔性石墨+不銹鋼 |
| 8 | 閥蓋 | WCB、CF8、CF8M |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 |
| 10 | 雙頭螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨 |
| 12 | 壓板 | WCB、CF8 |
| 13 | 千斤螺栓 | ASTM A193-B7、A193-B8 |
| 14 | 六角螺母 | ASTMA194-2H、A194-8 |
| 15 | 定位片 | 銅合金、D2、BL2 |
| 16 | 閥母 | 碳鋼 |
| 17 | 手輪 | 45# |
| 18 | 并帽 | 45# |

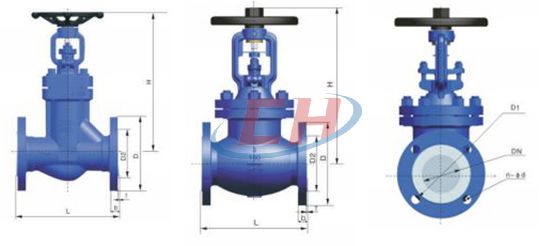

| 材質 | 口徑?DN | 主要連接尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| 總長(L) | 外圓(D) | 中心(D1) | 水線(D2) | 法蘭厚 | 水線厚 | n-?φd | ||
| 150Lb | ||||||||
| A105 | 1/2 " | 108 | 89 | 60.5 | 35 | 12 | 2 | 4-?φ15 |
| 3/4 " | 117 | 98.5 | 70 | 43 | 13 | 2 | 4-?φ16 | |
| 1" | 127 | 108 | 79.5 | 51 | 14 | 2 | 4-?φ16 | |
| 1-1/2" | 165 | 127 | 98.5 | 73 | 17.5 | 2 | 4-?φ16 | |
| A105 WCB |
2" | 203 | 152 | 120. | 92 | 19 | 2 | 4-?φ19 |
| WCB | 2-1/2" | 216 | 178 | 140 | 105 | 22 | 2 | 4-?φ19 |
| 3" | 241 | 190 | 152 | 127 | 24 | 2 | 4-?φ19 | |
| 4" | 292 | 229 | 191 | 157 | 24 | 2 | 8-?φ19 | |
| 5" | 356 | 254 | 216 | 186 | 25.4 | 2 | 8-?φ22 | |
| 6" | 406 | 279 | 242 | 216 | 25.4 | 2 | 8-?φ22 | |
| 8" | 495 | 343 | 298.5 | 270 | 29 | 2 | 8-?φ22 | |
| 10" | 622 | 406 | 362 | 324 | 31 | 2 | 12-?φ25 | |
| 12" | 698 | 483 | 432 | 381 | 32 | 2 | 12-?φ25 | |
| 14" | 787 | 535 | 476 | 413 | 35 | 2 | 12-?φ29 | |
| 16" | 914 | 595 | 540 | 470 | 37 | 2 | 16-?φ29 | |
